“The Hermitage”, Petworth

Flag of the United States

Projektbeschreibung

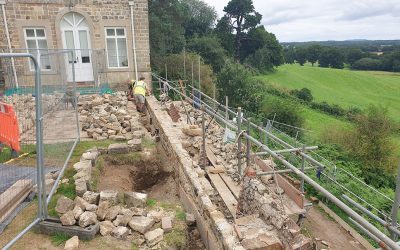

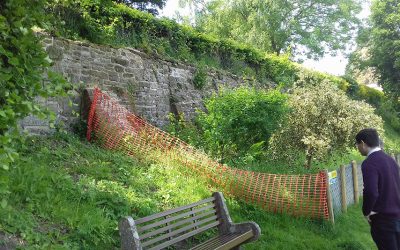

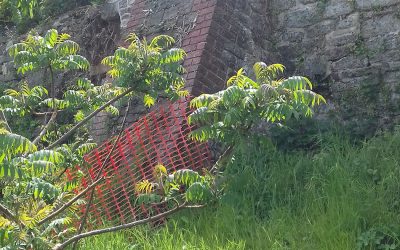

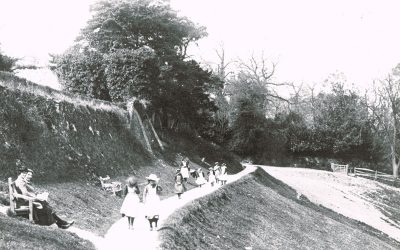

Eine massive Sandsteinmauer, die Ende des 18. Jahrhunderts mit Blick auf das Shimmings-Tal errichtet wurde, erlitt einen geringen Einsturz, wobei Sandsteinblöcke auf einen gut genutzten öffentlichen Fußweg rollten. Ursprüngliche Vorschläge, die gesamte Mauer zu ersetzen, wurden aufgrund der eingeschränkten Zugänglichkeit und Kosten als unpraktisch erachtet. Angesichts der Bodeneigenschaften vor Ort erwiesen sich PDEA® Erdankersysteme von Platipus als praktikablere Option. Die 76 m lange Mauer, die in einigen Bereichen eine Höhe von bis zu 3,8 m aufweist, erforderte den Wiederaufbau des eingestürzten Bereichs, eine Verstärkung der bestehenden Mauer, eine Untermauerung der Strebepfeiler sowie den Wiederaufbau einer 0,9 m hohen Brüstung.

Lösung

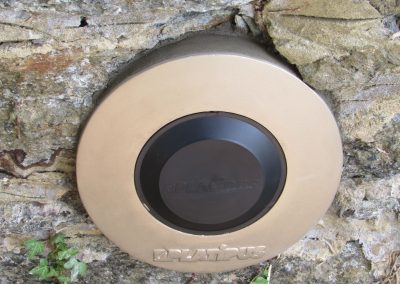

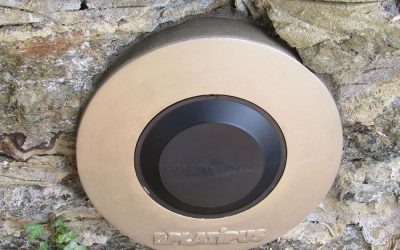

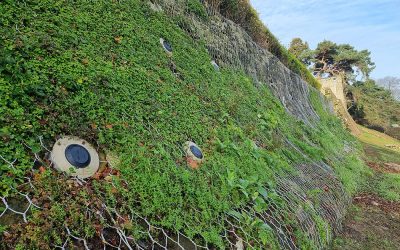

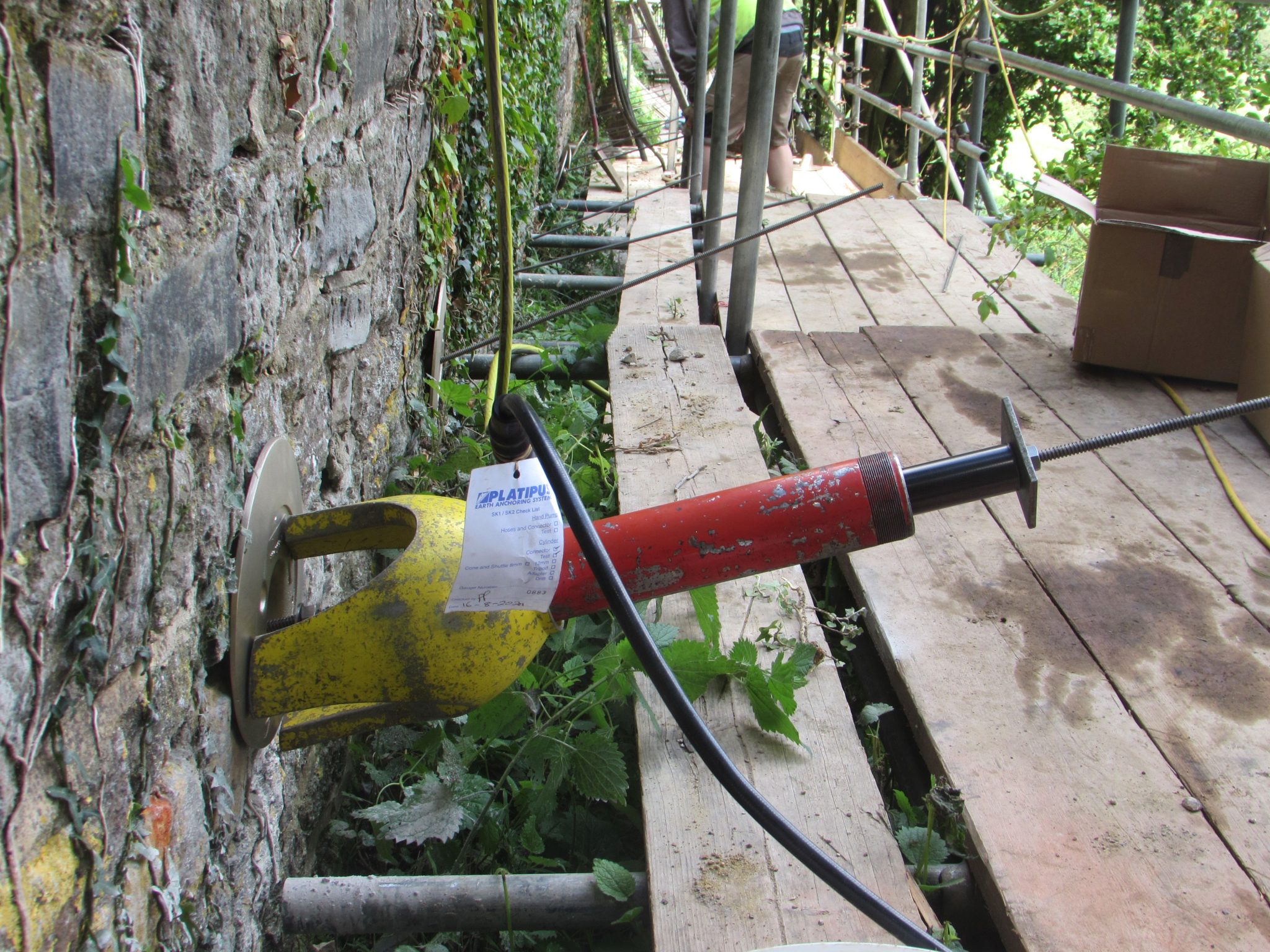

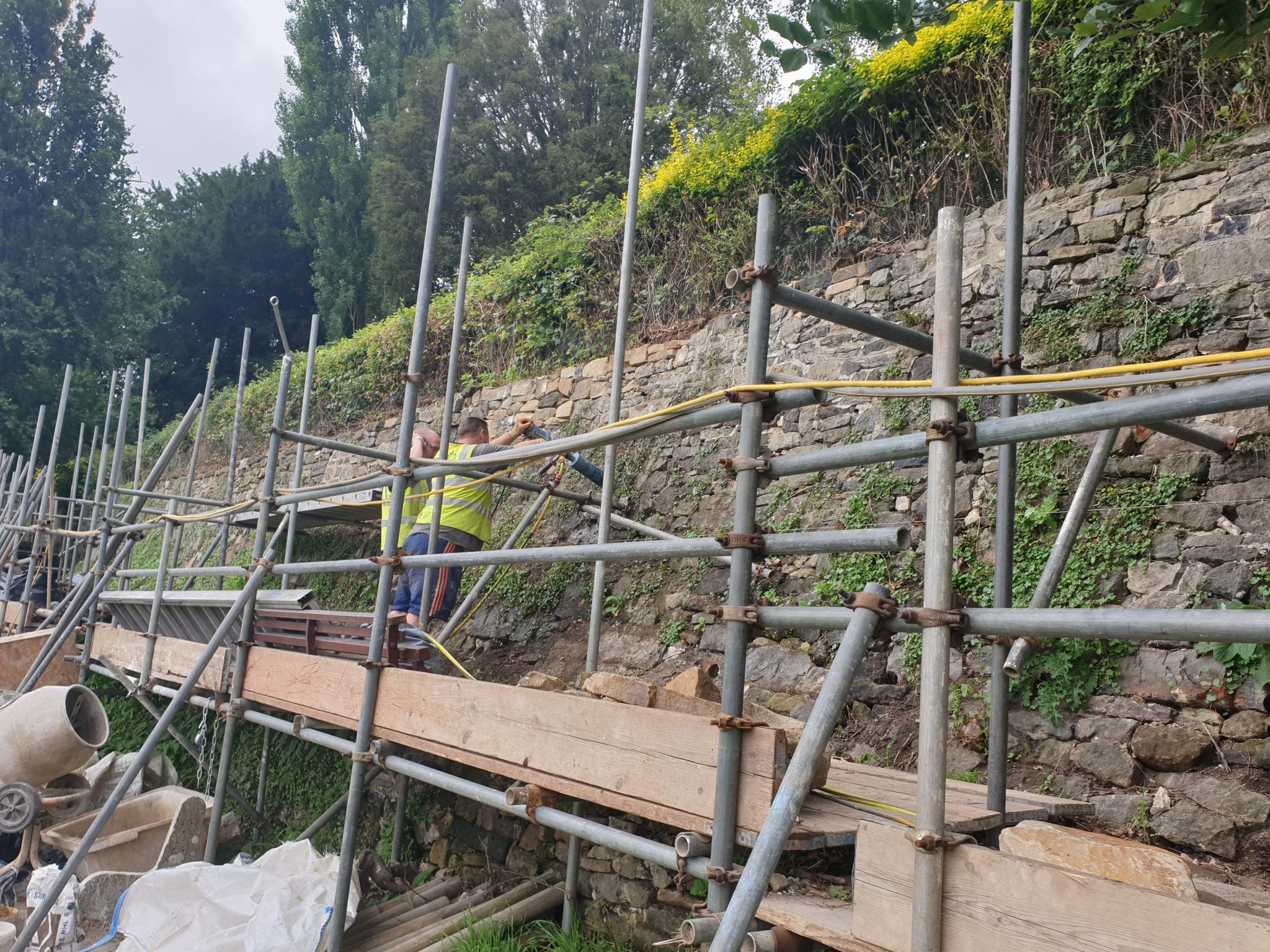

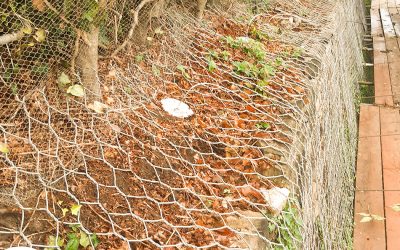

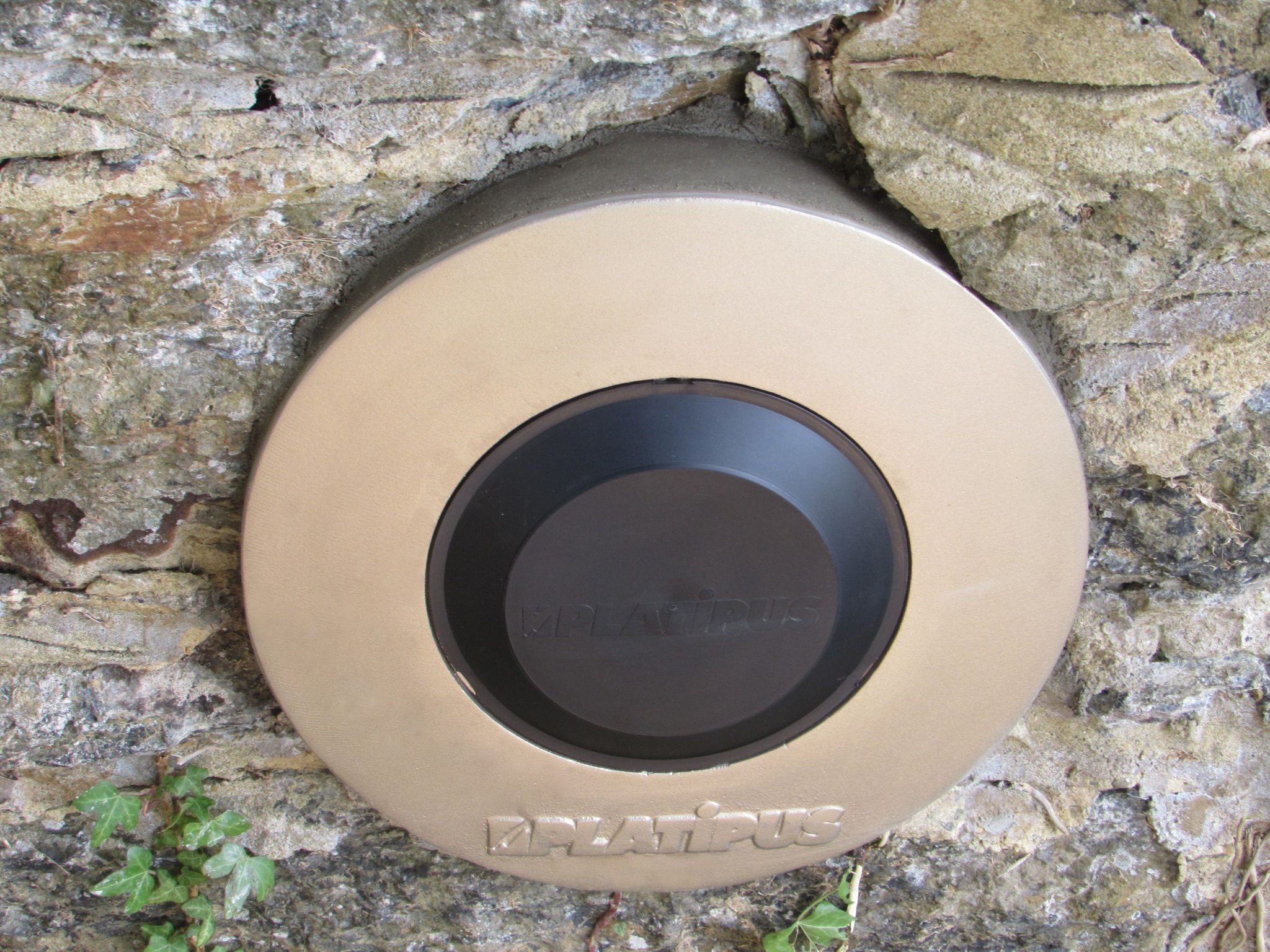

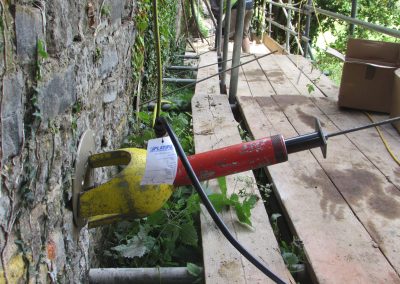

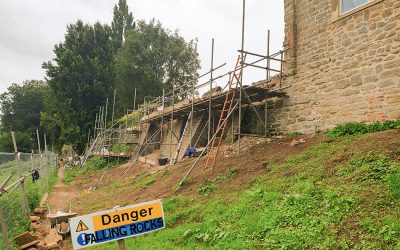

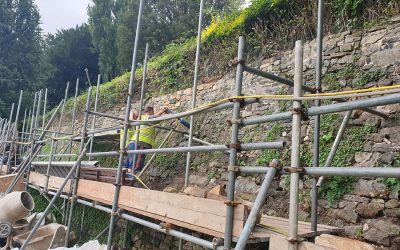

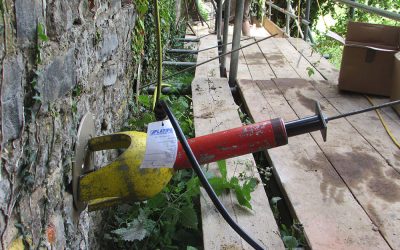

Durch Eignungstests wurde nachgewiesen, dass die Installation mit Handgeräten möglich wäre. Die Sanierung der gesamten Mauer erforderte mehrere Fachunternehmen sowie eine sorgfältige Arbeitsplanung für die verschiedenen Phasen der Untermauerung mittels Geopolymerharzinjektion, Verankerung und Neuaufbau. Ein Erdankersystem mit einer Lebensdauer von 120 Jahren, das in einem Winkel von 20° unter der Horizontalen auf 6 m installiert wurde, war Teil des geprüften Designs. Alle Erdanker wurden einem Belastungstest von 20 kN unterzogen und bei einer Last von 13 kN verspannt. Darüber hinaus wurde über den Abschnitt der Trockenmauer ein Steinschlagnetz gespannt, dessen Erdanker gleichmäßig verteilt und mit einer Lastenplatte aus Aluminiumbronze ausgestattet wurden.

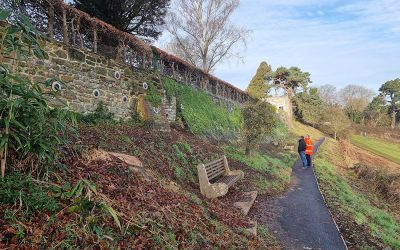

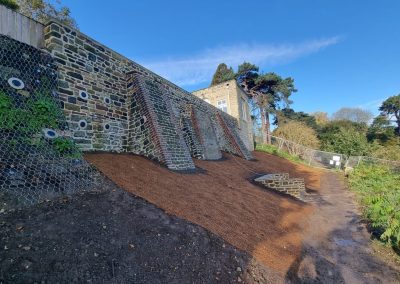

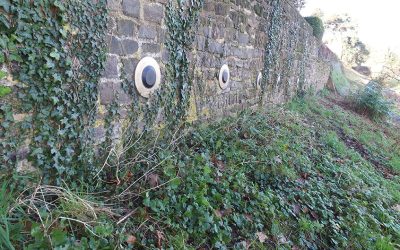

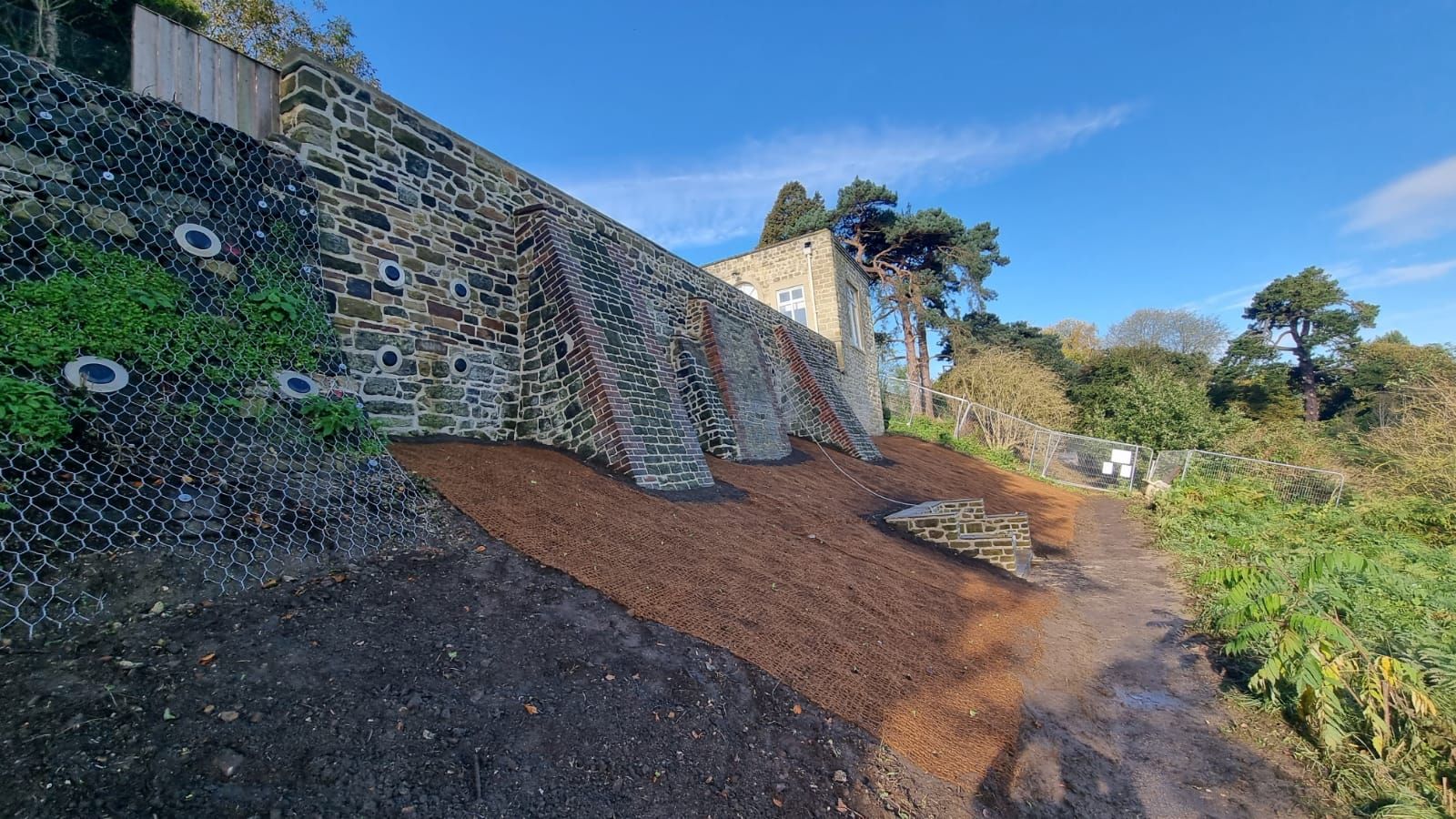

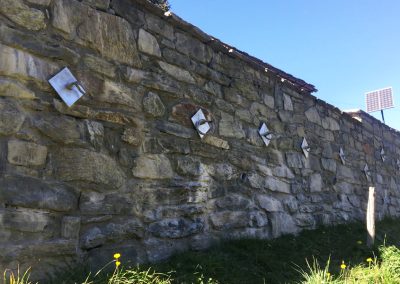

The Hermitage - retaining wall with ground anchors installed
