Projektspezifikation

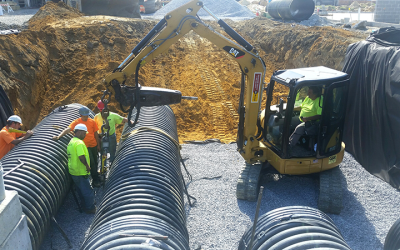

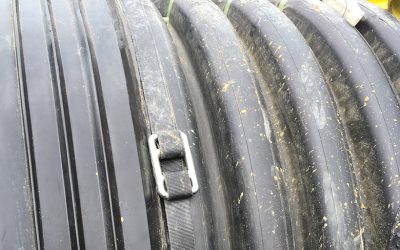

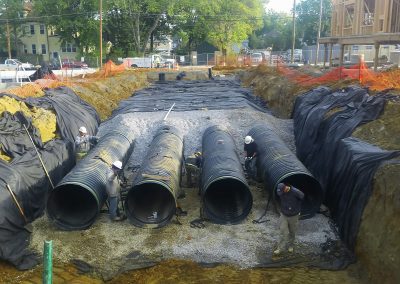

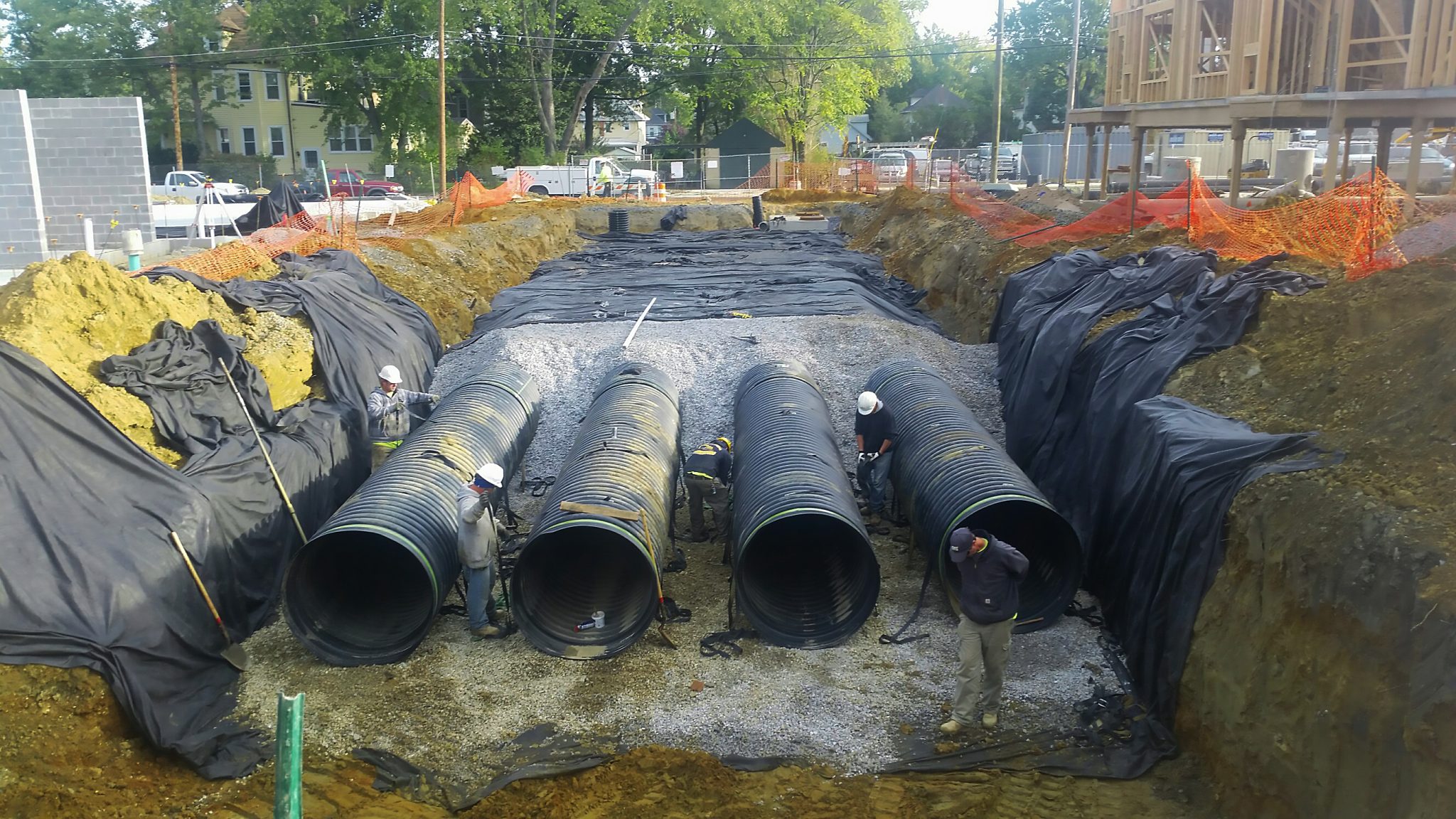

Im Rahmen der Bemühungen, das Geschäftsviertel von Haddon neu zu gestalten, wurde im städtischen Zentrum ein Wohn- und Einzelhandelszentrum errichtet, mit der Zielsetzung, mehrere hundert Einwohner in ein Gebiet zu lenken, das zuvor ausschließlich von Pendlern belebt wurde. Eine der größten Herausforderungen bei der Entwicklung war der Anstieg des Oberflächenwassers und die Frage, wie dessen Speicherung und Ableitung ohne Beeinträchtigung der bestehenden Infrastruktur bewältigt werden kann. Ein spezielles Rückhaltesystem wurde ausgewählt, um die Abflussrate und -menge zu reduzieren. Das Projekt erforderte eine Installation bestehend aus vier Reihen mit 48-Zoll-HDPE-Rohren, welche mit den Platipus 2t Pipeline-Sets gesichert wurden.

Lösung

Eine Analyse des geotechnischen Ingenieurs ergab, dass das Gewicht des Bodens und der Rohre nicht ausreichte, um der potenziellen vertikalen hydrostatischen Auftriebskraft des unterirdischen Speichersystems aufgrund des Grundwasserspiegels und der begrenzten Überdeckung standzuhalten. Die Konstruktion benötigte eine Verankerung mit 834 lbs/ft, um das unterirdische System zu sichern und den erforderlichen Sicherheitsfaktor von 1,5 zu erfüllen.

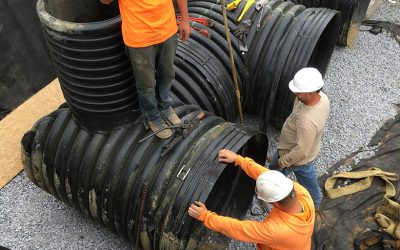

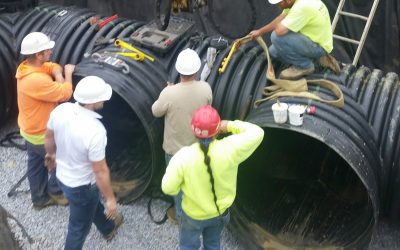

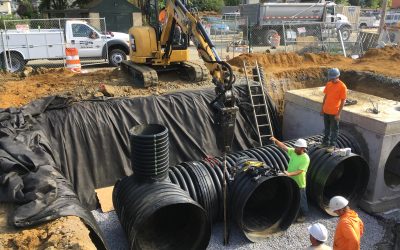

Der Platipus S8 Erdanker wurde nach Überprüfung des Erdreichs ausgewählt, welche einen flachen Grundwasserspiegel und saisonal undurchlässige Böden aufzeigte. Der Auftragnehmer installierte die Systemlösung an jedem Rohrende und gleichmäßig verteilt in Abständen von 4 Fuß entlang der 20-Fuß-Rohre.
