Projektspezifikation

Der „Canal de Bourgogne“ stellte eine besondere Herausforderung im Handling mit dem Regenwasser-management dar, insbesondere bei der Installation einer unter dem Kanal neuen 10 Meter langen Pipeline mit einem Durchmesser von 600 mm. Ursprünglich war in der Planung vorgesehen, dass keine Erdanker für die Pipeline erforderlich sind. Aufgrund der dünnen Abdeckschicht an Auffüllmaterial, die für die Oberseite der Pipeline geplant war um Schiffen die Durchfahrt durch den seichten Kanal zu ermöglichen, forderte der Auftraggeber jedoch zusätzliche Verankerungsmaßnahmen, um potenziellen Auftriebsproblemen entgegenzuwirken. Der Auftrag wurde durch VNF (Voies Navigables de France) an unsere Partnerfirma Euro-Tec in Frankreich vergeben.

Lösung

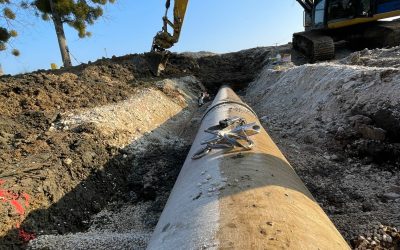

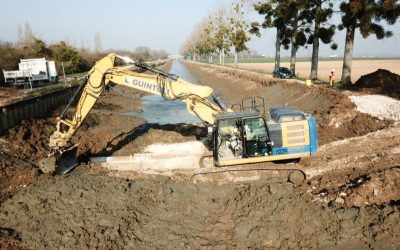

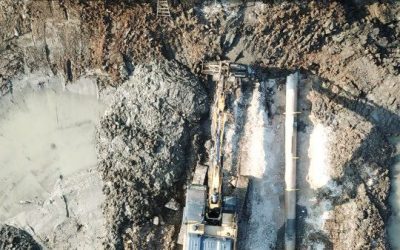

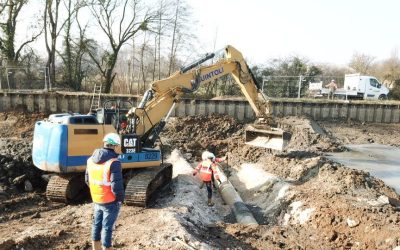

Um die Arbeiten zu erleichtern, wurde der Kanal vor Beginn des Installationsprozesses entwässert und trockengelegt. Der Zeitplan des Projekts war außergewöhnlich eng, wobei der gesamte Prozess von der ersten Anfrage bis zur Installation der Erdanker in weniger als zwei Wochen abgeschlossen war. Dies umfasste die Überprüfung der Projektanforderungen, die Entwicklung eines geeigneten Erdankersystems, die Lieferung der Materialien zur Baustelle und die Überwachung der Installation. Die Verankerungslösung beinhaltete die Installation von vier Sätzen des Platipus S6 Pipeline-Erdankersystems mit Edelstahlkomponenten und einem hochleistungsfähigem Gurtband. Jedes System lieferte eine nachweisbare Haltekraft von bis zu einer Tonne, um die Stabilität der Pipeline bei möglichen Änderungen des Grundwasserspiegels zu gewährleisten. Euro-Tec spielte eine entscheidende Rolle über die Lieferung der Erdankerlösung hinaus und unterstützte den Hauptauftragnehmer EHTP (NGE Group) während der Installation vor Ort. Dieser praktische Ansatz stellte eine erfolgreiche Instal- lation der Pipeline-Erdankersysteme sicher und bewältigte alle unvorhersehbaren Herausforderungen, die während des Installationsprozesses auftraten. Durch die schnelle Entwurfsplanung und Implementierung der Platipus LCAS®-Systemlösung (Low Carbon Anchor Solution) konnten die Bedenken des Kunden hinsichtlich des Auftriebs der Pipeline erfolgreich beseitigt und der Einsatz zusätzlicher Füllkörper oder das Einbetonieren der Pipeline vermieden werden.
