Projektspezifikation

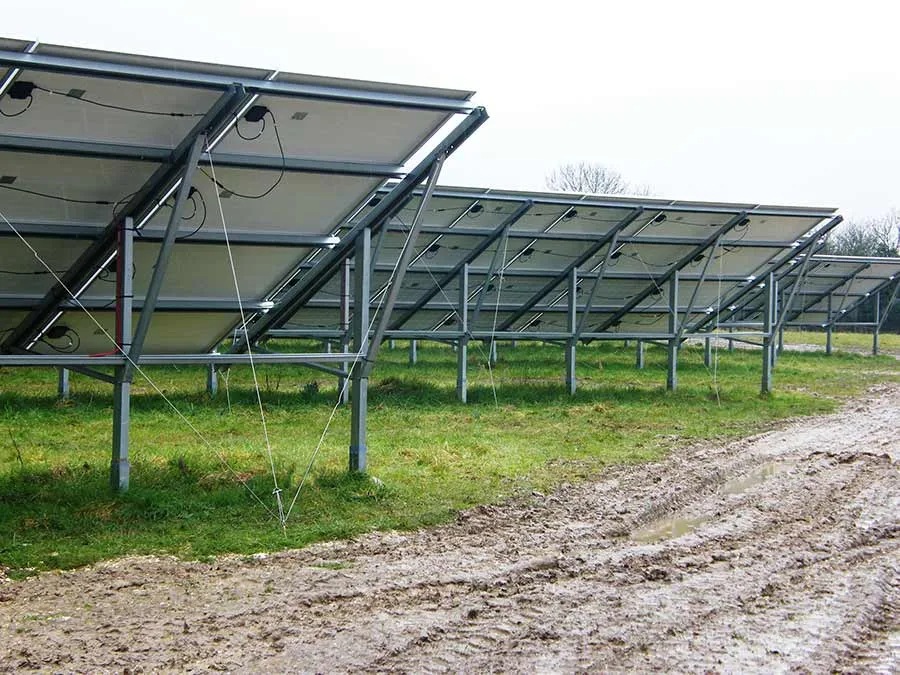

Diese große 5MW Anlage wurde mithilfe eines Einzelpfahlmontagesystems fertiggestellt. Aufgrund der unterschiedlichen Bodenverhältnisse auf dem Deponiegelände war die ursprünglich vorgesehene Pfahlkonstruktion allerdings nicht in der Lage, die erforderlichen Auszugslasten zu erbringen. Ein Fachberater stellte vor Ort fest, dass eine zusätzliche Unterstützung erforderlich war, um Auftriebseffekte aufgrund der extrem windexponierten Lage zu verhindern.

Lösung

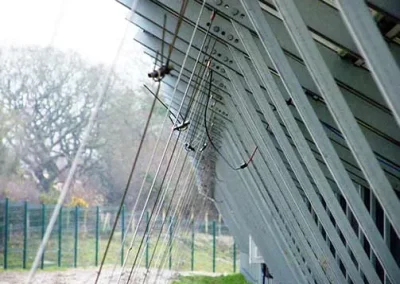

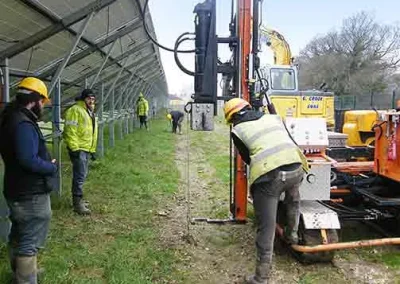

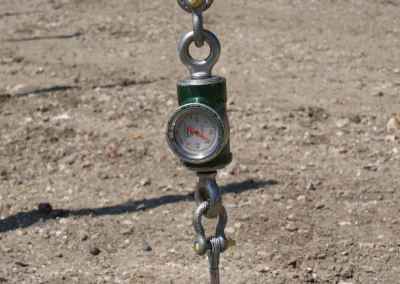

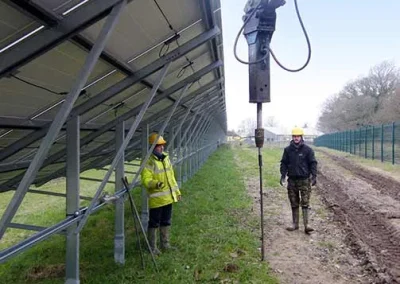

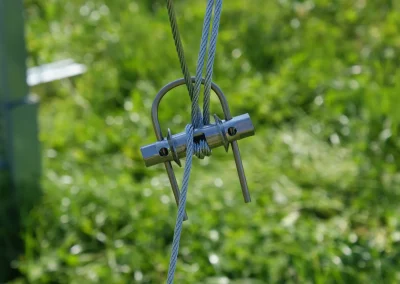

An zehn Standorten auf dem Gelände wurden Zugversuche durchgeführt, um mögliche Lasten unserer Erdanker unter diesen schwierigen Bodenbedingungen zu ermitteln. Ein Fachunternehmen berechnete eine erforderliche Last von 7,5kN pro Ankerpunkt, welche problemlos mit dem kleinen S6-Erdanker erreicht werden konnte und diesen somit zur spezifizierten Wahl für das Projekt machte. Alle Erdanker wurden mit Hilfe von handgeführten Hydraulikhämmern schnell installiert, verriegelt und jeder auf eine Haltekraft von 9kN nachweislich getestet. Zur Befestigung des Rahmens an jedem Ankerpunkt wurden maßgeschneiderte Seilkonstruktionen (Einzel-, Doppel- und Dreifachverspannungen) aus Edelstahl eingesetzt und mit einem besonderem Drahtspanner sicher verspannt.
